Platines 82-EC-536EC18 de climatisation de toit de camion RTX2000 par Dometic

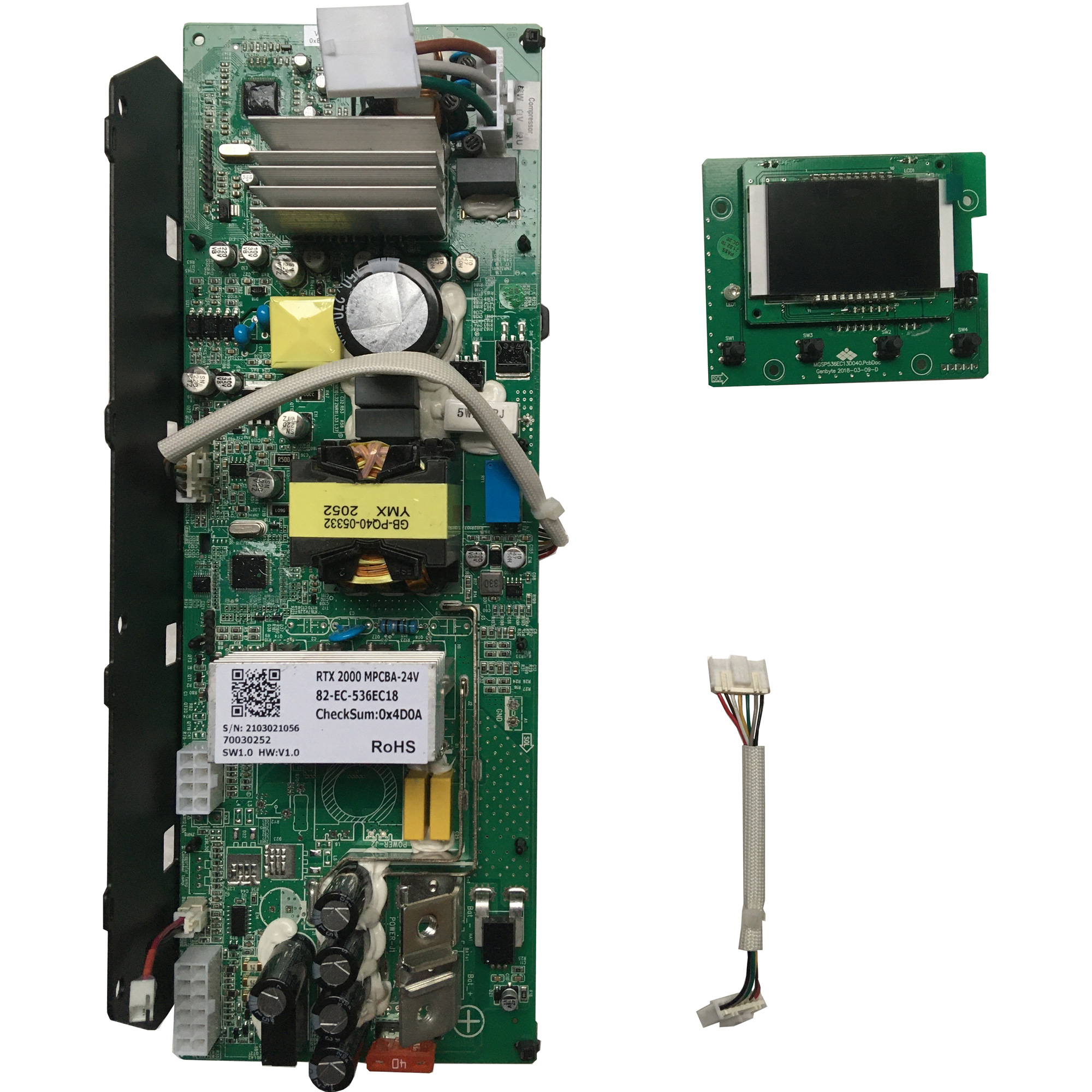

Platines pour RTX2000 par Dometic le kit comporte deux platines (une grande à l’interieur de votre climatisation à coté des ventilateurs, et une petite dans la cabine)

comporte la platine de puissance ( Display PCB) et la platine de commande (Main PCB) à changer impérativement les deux en même temps

Si message erreur F21 sur écran du panneau de commande, c’est la platine de puissance (Display PCB)  qui est défectueuses.

Si message erreur F22 sur l’écran du panneau de commande , c’est cette même platine qui communique plus ou mal avec la platine de puissance (Display PCB)

RTX_2000_MPCBA-24V

82-EC-536EC18  chekSum:0x4D0A

Repère numéro 13 sur la vue éclatée.

Piece d’origine constructeur (ref 4450013490 remplacer par 4450021966)

REMPLACEMENT DE LA PLATINE DE COMMANDE RTX2000 Dometic
[youtube https://www.youtube.com/watch?v=aCTfcC3dObo?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=fr-FR&autohide=2&wmode=transparent&w=1020&h=574]

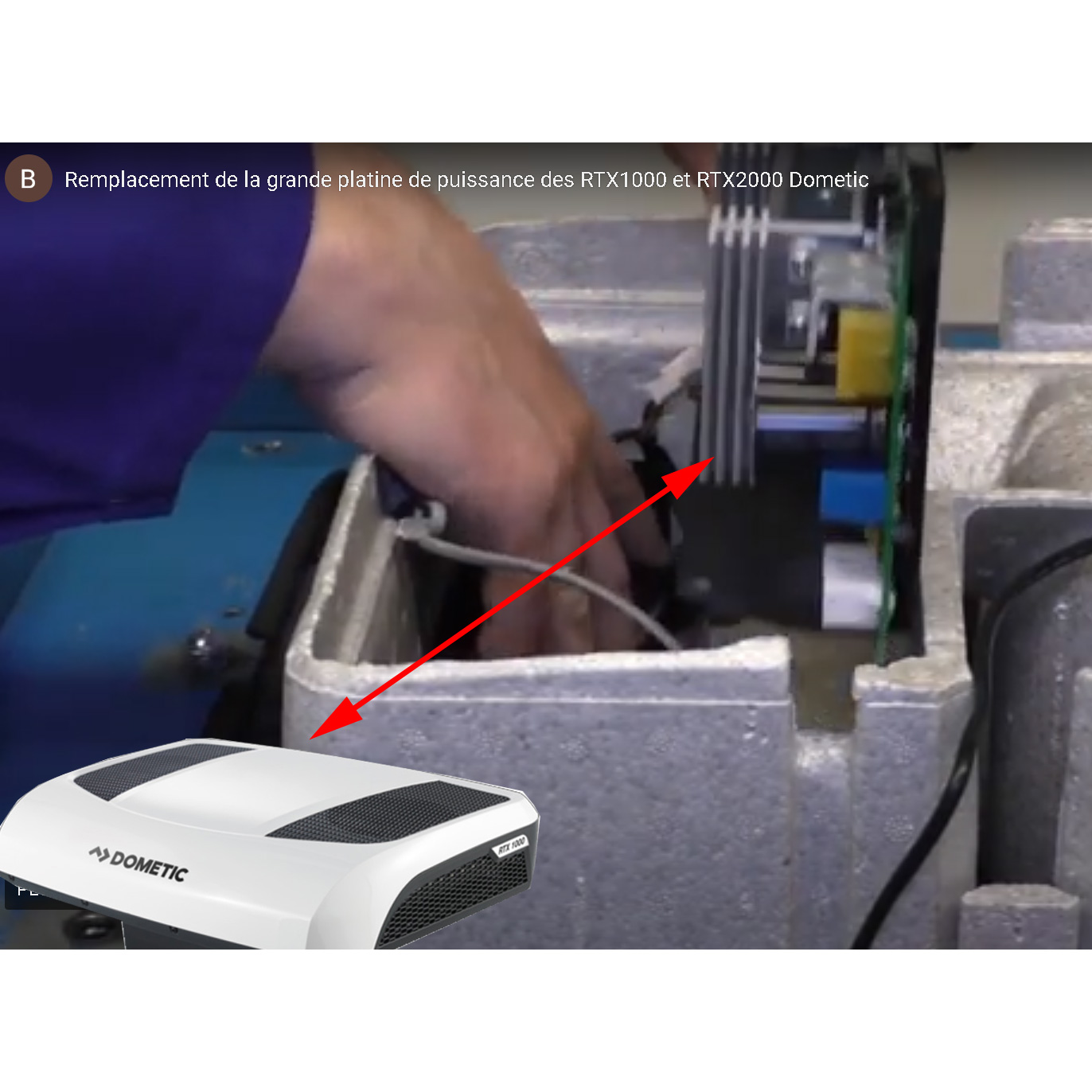

REMPLACEMENT DE LA PLATINE DE PUISSANCE RTX1000 et RTX2000 Dometic
[youtube https://www.youtube.com/watch?v=CK2Kc9VoiJk?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=fr-FR&autohide=2&wmode=transparent&w=1020&h=574]
Pour vérifier si votre réfrigérateur comporte bien cette pièce, merci de nous contacter par téléphone au 00 33 1.84 20 86 07 et munissez vous pour vérifier la compatibilité de votre numéro de produit de votre appareil Dometic  (qui se trouve sur l’étiquette signalétique).



Voici la vidéo des platine PCB de votre RTX2000 Dometic
[youtube https://www.youtube.com/watch?v=nzVOb3emFkc?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=fr-FR&autohide=2&wmode=transparent&w=1020&h=574]

Voici le document qui vous permettra de resoudre les pannes de votre RTX1000 ou RTX2000 (sous format PDF).

Erreur de fonctionnement RTX1000 et RTX2000 Dometic :

Erreur affiché : Description, Cause

F13 ou F14: Le climatiseur ne peut pas messurer la temperature exterieur, Erreur dans la ligne d’alimentation du capteur de temperature (circuit ouvert)
F15 ou F16 : Le climatisateur ne peut pas mesurer la temperature du compresseur Erreur dans la ligne d’alimentation du capteur de temperature (circuit ouvert)
F17 : La temperature de compresseur est trop élevée. Surcharge thermique du compresseur
F20 : L’instalation signale une surcharge electrique Le Besoin actuel en courant du climatisateur est trop élevé.
F21 : La platine de commande (la petite) ne fonctionne pas Erreur de communication platine de commande.
F22 : La platine d’affichage ne fonctionne pas. Erreur de communication platine d’affichage (erreur dans le cable de raccordement entre la platine d’affichage et la platine de commande).

Solution : Eteignez le climatiseur. Remettez-le en marche au bout de 30 minutes. Si l’erreur persiste, laissez le climatiseur eteint et prenez contact avec un atelier spécialisé.

En cas de difficulté veuillez-vous rapprocher d’un atelier agréer Dometic, voir lien ci-dessous

https://www.dometic.com/fr-fr/fr/rechercher-un-atelier dometic

Compatible uniquement pour l’appareils suivants : Vous trouverez l’étiquette signalétique de votre RTX2000, sous le cadre inférieur, voir photo, il faut démonter le cadre intérieur ou le panneau carré du kit de fixation dans la cabine.

N° Produit   Nom du produit

936001749 RTX2000

936002898 RTX2000
936002899 RTX2000
936002513 RTX2000
936002914 RTX2000
