Paire de compas, ou vérins sans poignée pour les baies S7Z de SEITZ ayant une hauteur de 50 et 51 cm

Paire de vérins ou compas sans poignée pour les baies S7Z de SEITZ ayant une hauteur de 50 et 51 cm

pour S7ZTop-hungwindow

pièce origine constructeur, ref parts 4460001252

Réf: EW1094

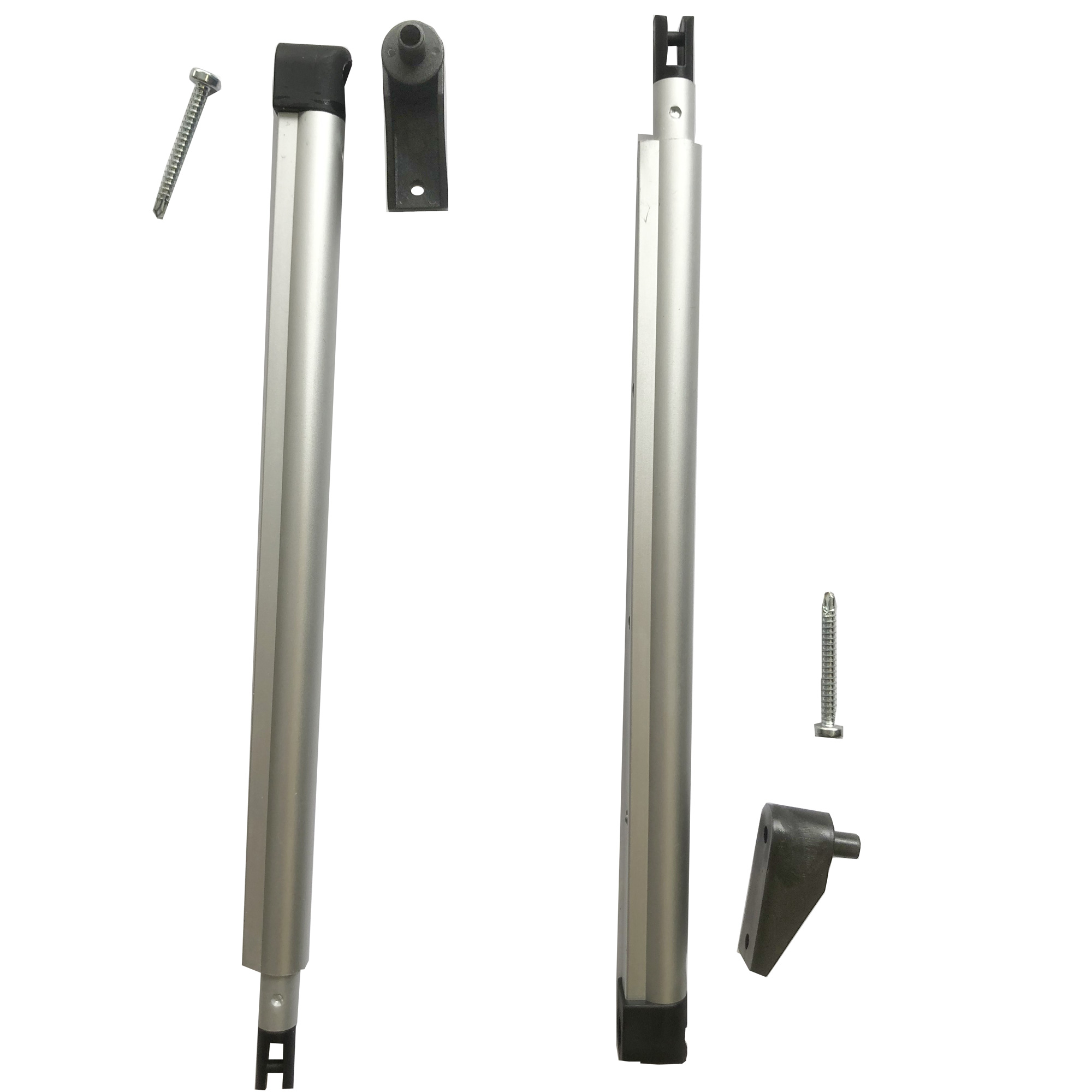

le Kit comprend les 6 pieces (voir aussi la photo) :

• 4460001576 x2 stay click clack ( verin)
• 4460001573 x2 vis
• 4460001574 x2 stay click clack (fixation noir)

Si vous recherchez le systeme de fermeture coulisant qui se trouvant sur le cadre de la baie, il faut commander la reference EW1007

Si vous recherchez la partie qui se trouve à l’extremitée du compas et qui est visée sur la baie, il faut commander la reference EW1009

Si vous recherchez un compas pour baie de 400 mm de haut, il faut commander la reference EW1186

Si vous recherchez un compas pour baie de 600 mm de haut, il faut commander la reference EW1248

Pour les dimensions voir la photo afin de controler, si c’est bien la piece que vous recherchez.

la dimension de 50 cm ou 51 cm n’est pas la longueur des compas ou verin mais celle de la hauteur de la baie de la fenetre indiqué sur l’autocollant transparent en haut dans l’angle  .

Pour cela, prendre les dimensions d’encastrement, ou encore les dimensions qui sont indiqués sur la baie par exemple une baie 800 x 0510 va avoir l’inscription 0800×0510.

Réf: EW1094

Compatible pour les baies suivantes :

N° Produit Nom du produit

9104100466 S7ZTop-hungwindow
9104107549 S7ZTop-hungwindow
9104102816 S7ZTop-hungwindow
9104101484 S7ZTop-hungwindow
9104101843 S7ZTop-hungwindow
9104122257 S7ZTop-hungwindow
9104107393 S7ZTop-hungwindow
9104107392 S7ZTop-hungwindow
9104122249 S7ZTop-hungwindow
9104101457 S7ZTop-hungwindow
9104110465 S7ZTop-hungwindow
9104110464 S7ZTop-hungwindow
9104101412 S7ZTop-hungwindow
9104108144 S7ZTop-hungwindow
9104101411 S7ZTop-hungwindow
9104101414 S7ZTop-hungwindow
9104101454 S7ZTop-hungwindow
9104101409 S7ZTop-hungwindow
9104101416 S7ZTop-hungwindow
9104101482 S7ZTop-hungwindow
9104101489 S7ZTop-hungwindow
9104102791 S7ZTop-hungwindow
9104103884 S7ZTop-hungwindow
9104100464 S7ZTop-hungwindow
9104103881 S7ZTop-hungwindow
9104102794 S7ZTop-hungwindow
9104102781 S7ZTop-hungwindow
9104102795 S7ZTop-hungwindow
9104102797 S7ZTop-hungwindow
9620001306 S7ZTop-hungwindow
9104115474 S7ZTop-hungwindow
9104125830 S7ZTop-hungwindow
9104117160 S7ZTop-hungwindow
9104116939 S7ZTop-hungwindow
9104120367 S7ZTop-hungwindow
9104125097 S7ZTop-hungwindow
9104121584 S7ZTop-hungwindow
